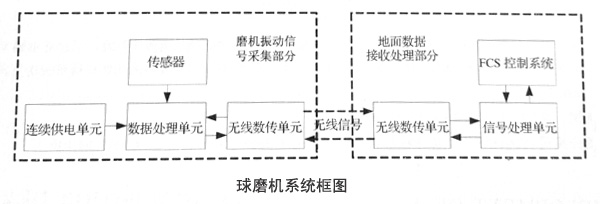

聯系電話:13803857310在“十一五”期間，北京礦冶研究總院、清華大學聯合承擔的“球磨機負荷監測技術研究”課題磨機負荷接觸式測量取得了突破性進展，已經找到若干種同工況相關的特征參數提取方法。但由于其仍為實驗階段的裝置，采用電池供電的電子采集系統一方面因為功耗高往往只能連續工作一天甚至數個小時；另外一方面，球磨機表面的惡劣工況條件經常會砸壞電子采集系統，無法進行持久的工業應用。因此，解決在線性連續性測量成為這個研究方向的首要任務�；谶@些情況，現場工業應用主要按照如下圖方式進行設計。
上述方案主要將系統分為兩部分。球磨機振動信號采集部分在旋轉捅壁上進行連續數據采集，通過信號調理部分將振動模擬信號數字化，并以無線的方式發送出來。地面的數據接收處理部分將獲得的采集信號進行解碼，由信號處理單元對采集到的波形加以分析，較終將結果傳遞到控制系統。
系統供電單元設計
對于大型轉動球磨機設備的供電設計，采用了非接觸式測量，利用光電轉換將太陽能傳遞到桶壁安裝的太陽能電池板，再通過儲能元件將能見儲存，并通過電源調理電路將其轉換成連續供電，進而供整個系統工作。在系統選型方面，采用了LDO代替DC-DC，雖然LDO的能量轉換效率低于DC-DC，但其去除了DC- DC震蕩產生的輸出噪聲，這對于提高系統電源穩定性有著較大的幫助。另外，由于調理電路中存在正負電平供電，所以在電源輸出端利用線性LDO搭建了反向電源，這與充電泵式電壓極性轉換芯片在電源品質上有著很大的區別。
